氣動三通球閥

閥門型號：Q644F/H，Q645F/H，Q614F/H，Q615F/H

通徑規格：法蘭DN15～DN300，螺紋DN15～DN50

結構形式：三通L型，三通T型

閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316

公稱壓力：PN10、PN16、PN25、PN40、PN64

適用溫度：-20℃～450℃

應用范圍：氣體、水、蒸汽、液體、油品、腐蝕性介質等

產品特點：一閥多用，分L型和T型，達到換向、分配、合流、分流

氣動三通球閥簡介：

氣動三通球閥是用于管道中介質換向、合流及分流的作用，主要由T型或L型三通球閥與氣動執行器連接組成，按連接方式不同可分為法蘭及內螺紋。氣動三通L型球閥是對兩條相互垂直的通道進行介質流向的切換或截?cái)?，起到分配作用，而T型球閥不僅可對介質流向進行切換，還可以使三個通道互相連通或關閉其中任意一條通道，起到分流、合流作用?？筛鶕?jù)工況需要，在氣動三通球閥執行器上加裝閥門定位器及其它相關配件，即可控*球閥球芯的運轉，達到對管路中介質的自動化控*。

氣動三通球閥優點：

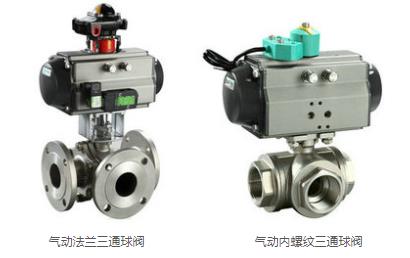

1、可選用不同連接形式，分為氣動法蘭三通球閥和氣動螺紋三通球閥，滿足不同使用工況。

2、密封效果極佳，采用軟密封四氟乙烯彈性變形可達到無泄漏密封。

3、一閥多用：可*成L型通口，也可*成T型通口，達到分配、合流、分流等功能。

4、氣動三通球閥安裝方便，可用任一通口作為介質的流通入口，并且無泄漏。

5、廣泛適用于環保、油品、冶金、蒸汽、能源、造紙、食品等管路系統中對介質

進行流向改變或達到對介質分流或混合。

氣動三通球閥標準規范：

1．設計和*造：GB／T12237-1989；APl608。

2．檢驗和試驗：GB／T13927-1992；APl598。

3．法蘭連接：JB／T79]一2-1994；ASME／ANSIB165。

4．結構長度：JD-2002

回訊器：也叫限位開關，遠程反饋開關信號(防爆)

電磁閥：雙作用選二位五通、單作用選二位三通(防爆)

三聯件：可對氣源穩壓、過濾、氣缸加潤滑油

閥門定位器：輸入4～20mA信號,實現閥門調節功能YT-1000R

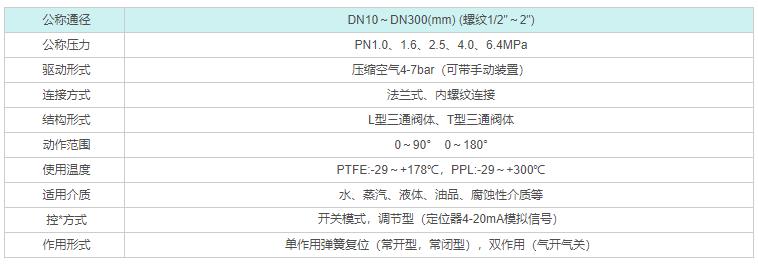

氣動三通球閥技術參數：
