氣動調節球閥

閥門型號：VQ647F，VQ647H

通徑規格：DN15～DN300

結構形式：O型球芯，V型球芯

閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）

公稱壓力：PN16、PN25、PN40、PN64

適用溫度：-40℃~-450℃

應用范圍：污水、蒸汽、液體、油品、粘性流體、漿料等

產品特點：流量系數大，極強的適應性，密封性能好，調節性能靈敏

氣動調節球閥概述：

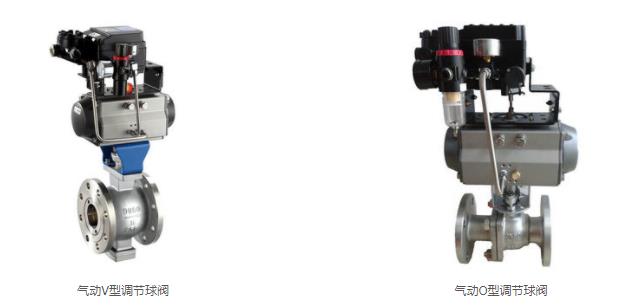

氣動調節球閥按結構形式可分為氣動O型調節球閥或氣動V型調節球閥，

主要與閥門定位器配套使用，根據輸入輸出4-20mA的控*信號，

從而控*球閥閥芯的旋轉開度，達到對管道介質壓力、流量、液位等參數的比例調節。

其中氣動V型調節球閥帶有特殊形狀的V型缺口，可使用中間開度面積的變化進行流量調節，

并可切斷流體中夾雜的雜質而關閉，適用于紙漿、砂漿、粘性流體的控*。

氣動調節球閥特點：

氣動調節球閥按密封性能分為軟密封和硬密封，按調節方式分為調節型和切斷型，

切斷型按作用形式分單作用和雙作用式，調節型通常為雙作用式，

其中單作用式的獨特優點是一旦動力源發生故障，球閥將按控*系統的要求自動處于關閉或開啟位置，

產品廣泛應用于電力、石油、化工、造紙、輕紡、食品、*藥、航空航天等領域。

氣動調節球閥參數：

氣動調節球閥原理：

氣動調節球閥通過壓縮空氣為動力源帶動球芯做90度的來回旋轉動作，從而達到閥門的開啟和關閉。

它與閥門定位器配套使用，可根據球閥閥芯旋轉的角度及開度的大小，

實現對介質流量不同程度的比例調節。當氣動執行機構接收控*系統發出的信號時，

按控*信號壓力的大小產生相應的推力，推動調節機構帶動閥芯動作，

完成對管路內介質的流量和壓力調節，具有額定流量系數大，密封效果好，調節性能靈敏等特點。
